TÍNH TỔN HAO ÁP SUẤT TRÊN ĐƯỜNG ỐNG GẮN BÉC TƯỚI

Trên đường ống gắn béc có nhiều lỗ thoát nước qua béc tưới với một khoảng cách và lưu lượng thoát đồng đều. Lượng nước chảy trong ống sẽ giảm dần về phía cuối ống. Do đó, tổn hao áp suất trên đường ống gắn béc sẽ thấp hơn so với mức mất áp suất trên đường ống dẫn nước.

Nhân tiện, chúng tôi xin giới thiệu cả 2 công thức để bà con có thể tiện tính toán và so sánh.

Công thức này cũng có thể áp dụng với đường ống trục nhánh có gắn các đường ống xương cá. Khi đó mỗi đường xương cá được hiểu như một lỗ thoát.

Hỗ trợ
Tinh van toc nuoc trong duong ong he thong tuoi

CÁC BIẾN TRONG CÔNG THỨC

Lưu lượng nước tưới: lít/giây, m3/giờ

Cỡ ống: mm. Cỡ ống được hiểu là đường kính bên trong của ống (ID – inside diameter). Ví dụ ống 60mm, dày 2.5mm có nghĩa đường kính trong còn lại là 60mm-5mm*2 = 50mm.

Chiều dài đường ống: mét.

Kết quả tổn hao áp suất (PSI, hoặc BAR) có nghĩa áp suất bị tổn hao (mất áp) bao nhiêu trên đoạn ống.

TÍNH TỔN HAO ÁP SUẤT TRÊN ĐƯỜNG ỐNG

Lưu lượng nước chảy trong ống:
Đường kính trong của ống ID:
Chiều dài đường ống:
Chất liệu đường ống:
Tổn hao áp suất:


Tinh thoi gian tuoi

TÍNH TỔN HAO ÁP SUẤT TRÊN ĐƯỜNG ỐNG GẮN BÉC

Tính tổn hao áp suất trên đường béc tưới. Ở công thức này sẽ tính được tổng tổn hao áp suất trên một đường gắn béc tưới.

Nếu ở công thức trên, “Tính tổn hao áp suất trên đường ống”, khi đó tổng lượng nước đầu vào và đầu ra không thay đổi. Còn “Tổn hao áp suất trên đường béc tưới” sẽ có sự khác biệt (thấp hơn) vì lưu lượng nước cứ qua một béc tưới sẽ giảm đi một phần.

Vi dụ và so sánh cụ thể:

1. Tính tổn hao áp suất trên đường ống

  • Lưu lượng: 0.5m3/giờ
  • Đường kính trong của ống: 20mm
  • Chiều dài: 40m
  • >> Tổn hao áp suất: 0.8 bar

2. Tính tổn hao áp suất trên đường béc tưới

  • Cũng với lưu lượng, chiều dài, và đường kính ống như trên
  • Trên đó gắn 10 béc tưới (4m/béc)
  • Lưu lượng mỗi béc: 50 lít/giờ
  • >> Tổn hao áp suất: 0.02 bar
Số béc mỗi hàng:
Khoảng cách giữa các béc tưới:
Lưu lượng mỗi béc:
Cỡ ống (đường kính trong):
Chất liệu ống:
Tổng lưu lượng trên mỗi hàng béc:
Tổng chiều dài hàng béc:
Tổn hao áp suất:


THIẾT BỊ THAM KHẢO

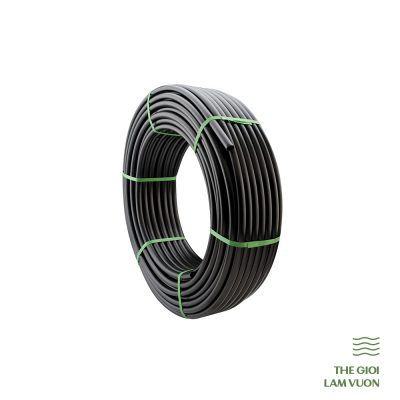

ống PE dekko

Ống LDPE Dekko

  • Ốn LDPE Dekko sử dụng 100% nhựa nguyên sinh
  • Sản phẩm bóng đẹp, đủ độ dày, chắc chắn, bền bỉ
  • Sử dụng phổ biến cho tưới cây ăn trái, tưới béc
  • Chi tiết sản phẩm: Ống LDPE Dekko

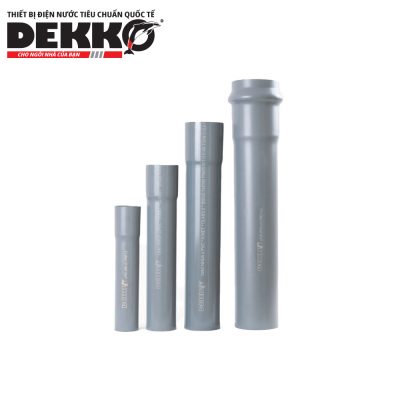

Ống uPVC inch Dekko

Ống PVC Dekko

  • Ống PVC Dekko thường được sử dụng làm ống trục chính.
  • Được Dekko nghiên cứu, sản xuất chuyên dùng cho mục đích tưới.
  • Giá thành cạnh tranh, hàng luôn có sẵn tại Nhà máy Dung Quất, văn phòng Nhà Bè Agri Gia Lai, hoặc Văn phòng Dekko Tp. HCM
  • Chi tiết sản phẩm ống PVC Dekko

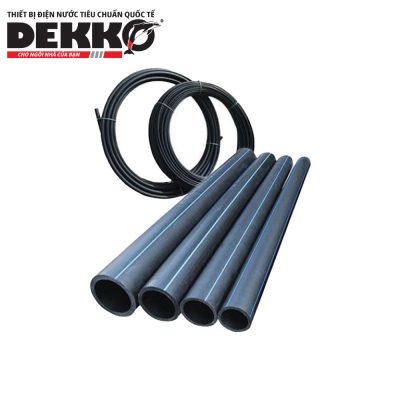

Ống HDPE Dekko
