Cấu tạo van điện từ bao gồm những yếu tố nào? Van điện từ chắn hẳn là một trong những yếu tố không thể thiếu trong nhiều khu công nghiệp của lĩnh vực kinh doanh hoặc những nơi có khí nén cần sự đóng mở. Tuy nhiên, được ưa chuộng là vậy nhưng đã bao giờ bạn thắc mắc về cấu tạo van điện từ chưa? Trong bài viết này, Thế Giới Làm Vườn sẽ giúp bạn tìm hiểu về cấu tạo của van điện từ nhé.
Khái niệm về van điện từ
Ở các nước phương Tây, van điện từ hay còn được gọi với tên khác là solenoid valve. Đây là một thiết bị cơ điện quan trọng giúp để kiểm soát được dòng chảy chất khí hoặc chất lỏng dựa trên nguyên lý chặn đóng mở bởi lực tác động của cuộn dây điện từ trong nó.
Van điện từ sẽ được sử dụng ở bất cứ nơi nào mà lưu lượng chất lỏng phải được điều khiển cách tự động. Với thời đại hiện nay, van điện từ đang được sử dụng ngày càng nhiều hơn và đa dạng trong lĩnh vực sử dụng hơn. Sự những sự đa dạng của các thiết kế khác nhau sẽ cho phép người tiêu dùng lựa chọn van để phù hợp với ứng dụng được đề cập.
Với thiết kế của van điện từ khí nén sẽ có cơ chế đóng mở nhanh, có độ bền cao với những nguyên liệu làm ra nó, hoạt động giúp ổn định, tốn ít nguồn năng lượng, thiết kế khá nhỏ gọn, cấu tạo vô cùng đơn giản. Nhiệm vụ cần thiết của người tiêu dùng đó là việc mở, đóng, trộn, phân chia dầu thủy lực từ máy bơm thủy lực hoặc khí nén của máy nén khí. Chính vì vậy, van điện từ là một thiết bị quan trọng được ứng dụng rất nhiều trong những thiết kế có liên quan đến hệ thống khí nén, gas lạnh, đặc biệt là ứng dụng nhiều nhất trong các hệ thống nước.
Cấu tạo của van điện từ
Tất cả những vật liệu được sử dụng trong việc thiết lập van điện từ đều được lựa chọn một cách cẩn thận và tỉ mỉ theo từng loại van được ứng dụng khác nhau. Với vật liệu thân, vật liệu trong làm kín và vật liệu điện từ sẽ được chọn để có thể tối ưu hóa được độ tin cậy chức năng cũng như khả năng tương thích chất lỏng, tuổi thọ và chi phí sản phẩm.
Thân của van chất lỏng trung tính được làm từ vật liệu bằng đồng thau và đồng đối với những chất lỏng có nhiệt độ cao. Ngoài ra, còn có những loại van được làm bằng chất liệu polyamide vì kinh tế sẽ ít hơn cũng như sẽ có những môi trường phù hợp hơn.
Tất cả những bộ phận của bộ truyền động điện từ tiếp xúc với chất lỏng đều được làm bằng thép có tính chất chống ăn mòn Austenit. Với việc sử dụng tính chất này thì sức đề kháng của nó được đảm bảo chống lại sự tấn công cũng như sự ăn mòn của các phương tiện trung tính hoặc những yếu tố có tính xâm thực nhẹ.
Với các điều kiện cơ học, nhiệt độ và hóa học cụ thể trong những yếu tố đều được ứng dụng trong việc lựa chọn vật liệu làm kín. Với vật liệu tiêu chuẩn cho chất lỏng trung tính ở nhiệt độ có thể lên đến 194 ° F thường là FKM. Còn đối với nhiệt độ cao hơn sẽ được sử dụng EPDM và PTFE sao cho hợp lý. Trên thực tế, vật liệu PTFE sẽ có khả năng chống lại tất cả những chất lỏng quan tâm đến kỹ thuật.
Van điện từ là một thiết bị hoạt động điện cơ, nó được vận hành cũng như điều chỉnh bởi chính dòng điện được thông qua tác dụng lực của điện từ. Bên cạnh đó, van điện từ còn có khá nhiều loại, chính vì vậy sẽ tùy thuộc vào từng yêu cầu kỹ thuật của mỗi van như tính chất, nhiệt độ của chất lỏng hoặc khí… Mà van sẽ có cấu tạo khác nhau.
Trên thị trường hiện nay thường có 2 loại van: Van điện từ 2 cửa và Van điện từ 3 cửa. Nếu là thiết bị van 2 cửa, cửa vào – cửa ra nó sẽ thay phiên nhau đóng – mở (cửa vào mở thì cửa ra sẽ đóng và ngược lại). Còn nếu là thiết bị van 3 cửa, 2 cửa ra sẽ thay phiên nhau đóng mở giúp cho van được hoạt động. Ở những hệ thống có thiết kế máy phức tạp thì người ta thường sử dụng nhiều van điện từ ghép lại theo nguyên tắc thích hợp nhất định nào đó.

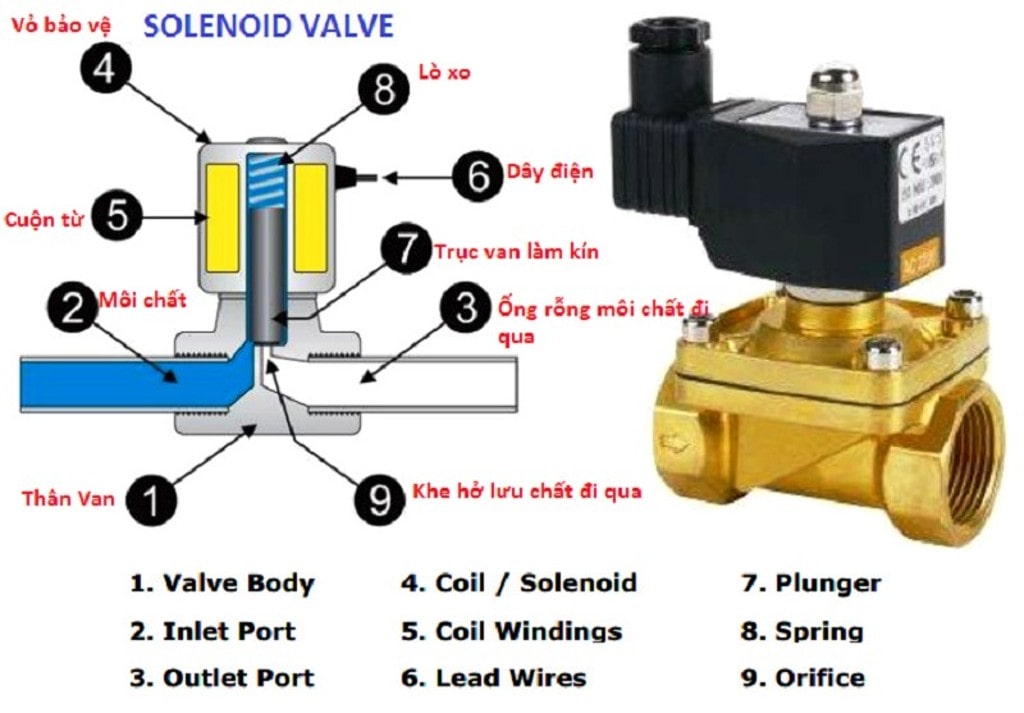

Dưới đây là cấu tạo của van điện từ cơ bản:
Nguyên lý hoạt động của van điện từ
Bên trong van điện từ có 1 cuộn điện, trong đó sẽ có 1 lõi sắt và 1 lò xo nén vào lõi sắt. Bên cạnh đó, lõi sắt lại được tỳ lên đầu 1 giăng bằng cao su. Bình thường khi không có điện thì lò xo sẽ được ép vào lõi sắt, van sẽ nằm trong trạng thái đóng.
Nếu bạn tiếp điện thì tức là bạn cho dòng điện chạy qua thì lúc này cuộn dây sinh ra từ trường sẽ làm tác động đến hút lõi sắt ra, từ trường này sẽ có lực đủ mạnh để có thể thắng được lò xo và lúc này van sẽ được mở ra.
Hầu hết với các loại van điện từ thường đóng (là van điện từ phổ biến nhất) sẽ được hoạt động dựa vào nguyên lí này. Nguyên lý trên đây sẽ là nguyên lý tương tự cho van điện từ thường mở.
Như vậy, van điện từ sẽ là đơn vị điều khiển, ngay khi được cấp điện hoặc được khử năng lượng thì sẽ tắt hoặc cho phép dòng chất lỏng đi qua. Cơ cấu này sẽ được chấp hành có dạng một nam châm điện. Khi được cung cấp nguồn năng lượng, một từ trường hình thành và sẽ kéo một pít tông hoặc phần ứng có trục quay làm chống lại tác động của lò xo. Ngay khi được khử năng lượng thì pít tông hoặc phần ứng có trục quay sẽ được đưa trở lại vị trí như ban đầu nhờ vào tác động của lò xo.
Theo phương thức hoạt động của nó, sự phân biệt sẽ được thực hiện giữa van tác động trực tiếp, van dẫn động bên trong và van dẫn động bên ngoài. Thêm một tính năng để phân biệt khác đó là số lượng kết nối cổng hoặc số lượng đường dẫn luồng (“way”).
Trên đây là cấu tạo van điện từ cũng như nguyên lý hoạt động của chúng. Đây là một yếu tố không thể thiếu trong những nơi sản xuất hoặc trong cuộc sống hằng ngày. Hy vọng qua bài viết này bạn sẽ nắm rõ được nguyên lý hoạt động cũng như cấu tạo của van điện từ để hiểu được chúng có ý nghĩa như thế nào. Nếu bạn đang tìm cho mình nơi cung cấp van điện từ thì hãy liên hệ ngay với Thế Giới Làm Vườn để được tư vấn và hỗ trợ ngay nhé.
